Carte d'ajustement pour module de fonctions DC-Car

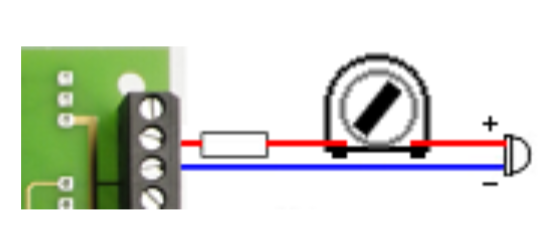

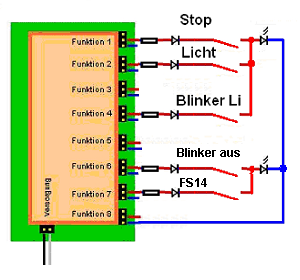

Les sorties d'un module/décodeur de fonctions DC-Car permettent d'envoyer des ordres aux véhicules via des LED infrarouges disposées le long de la route. Les LED connectées aux sorties doivent impérativement avoir une résistance en série. En variant la valeur de cette résistance on peut également varier la portée du signal infrarouge. Il est également possible de combiner plusieurs ordres sur une même LED, respectivement connecter plusieurs sorties sur une même LED.

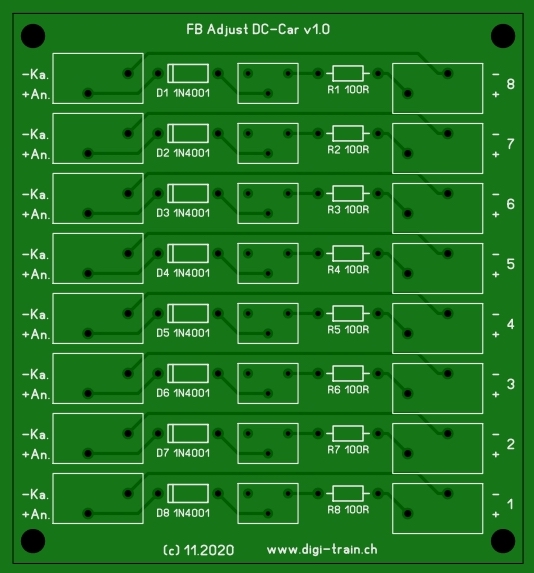

Le but de ce circuit est de faciliter l'installation de ce système de réglage. Sur l'illustration ci-contre nous voyons à droite de la carte un bornier qui permet la connexion "fil à fil" des sorties du module de fonctions DC-Car. Nous avons ensuite une résistance R1 d'une valeur fixe de 100 ou 150 Ohm afin de limiter le courant dans la LED, suivi d'un résistance variable de 1 kOhm qui permet le réglage de la portée du signal infrarouge. La diode D1 qui suit permet, lorsque plusieurs sorties sont connectées à une LED d'éviter les retours. Pour terminer le bornier de sortie tout à gauche où vient se connecter la LED. Ce principe est répété 8 fois, correspondant aux 8 sorties indépendantes du module de fonction.
Pour toute information complémentaire écrivez-moi un mail en cliquant sur le lien "Contact" en bas de cette page.
