Matrice à diodes

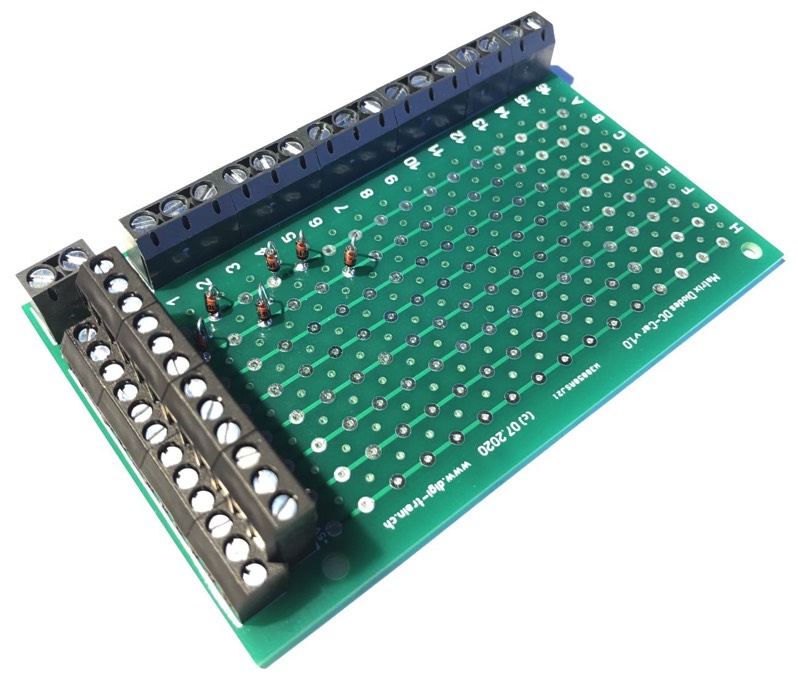

Afin de simplifier la mise en oeuvre de montages à diodes, j'ai réalisé cette carte qui permet de commande jusqu'à 8 aiguillages grâce à 8 capteurs ou boutons poussoirs. Ceci dans le but d'automatiser un garage de véhicules du système DC-Car.
Chaque entrée de la carte possède également 2 bornes pour l'alimentation du capteur (Hall). Les sorties de la matrice à diodes sont connectées directement au module d'entrée "Input Print" qui envoie les commandes respectives au décodeur S4 qui commande les servo.

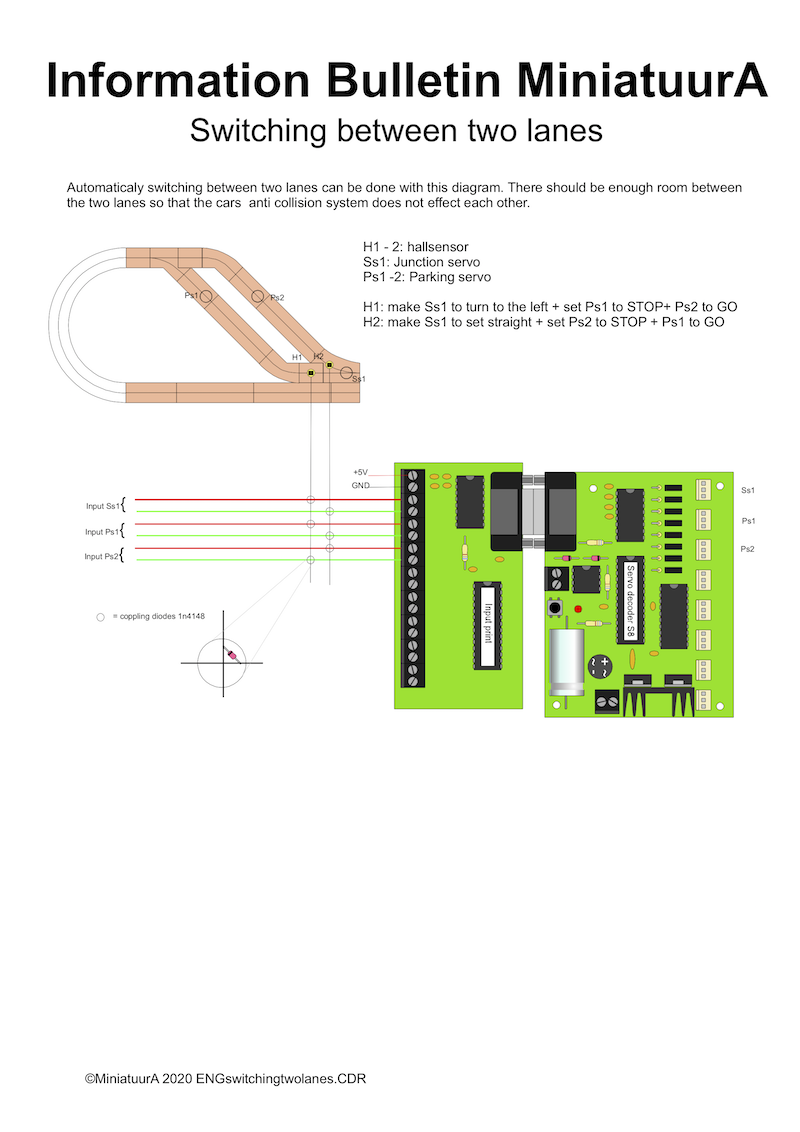

Vous trouverez ci-dessous le schéma de câblage pour cette automatisation proposé par Miniatuura (anglais et néerlandais) qui commercialise le système DC-Car.

Le fonctionnement est le suivant:

  • un premier véhicule arrive et se dirige sur la piste intérieur à la boucle
  • en passant sur le capteur Hall H1 le véhicules déclenche les actions suivantes
    • tourner l'aiguillage en dévié direction piste extérieure
    • activer le servo Ps1 afin de monter l'aimant pour arrêter le véhicule
    • activer le servo Ps2 afin de descendre l'aimant et de libérer le véhicule se trouvant sur la piste extérieure
  • le véhicule s'arrête sur la piste intérieur à la hauteur de l'aimant Ps1
  • un autre véhicule arrive, il est dirigé sur la piste extérieur car l'aiguillage est en dévié
  • en passant sur le capteur Hall H2 le véhicules déclenche les actions suivantes
    • tourner l'aiguillage en position droite, direction piste intérieur
    • activer le servo Ps1 afin de descendre l'aimant et de libérer le véhicule se trouvant sur la piste intérieure
    • activer le servo Ps2 afin de monter l'aimant pour arrêter le véhicule


Intéressé?
Si vous êtes intéressé par ce montage ou si vous avez des questions, vous pouvez me contacter en cliquant sur "Contact" en bas de cette page.
